Par máximo - Equivalente a ISO 9249 - Tier 3/Fase IIIA/Japón 2006 (Tier 3)
1270 lb/pie
Altitud de reducción - Equivalente a Tier 3/Fase IIIA/Japón 2006 (Tier 3)
12176 pies
Par máximo - Equivalente a ISO 9249 - Tier 2/Fase II/Japón 2001 (Tier 2)
1270 lb/pie
Altitud de reducción - Equivalente a Tier 2/Fase II/Japón 2001 (Tier 2)
12973 pies
Gama VHP - Neto
227-266 kW (304-357 CV)
Estándar - Capacidad ambiente
122°F
Potencia de la base (1er engranaje) - Red - Métrico
309HP
Desplazamiento
763 pulgadas...
Número de cilindros
6
Pesos
Peso operativo - Típicamente equipado
74324lb

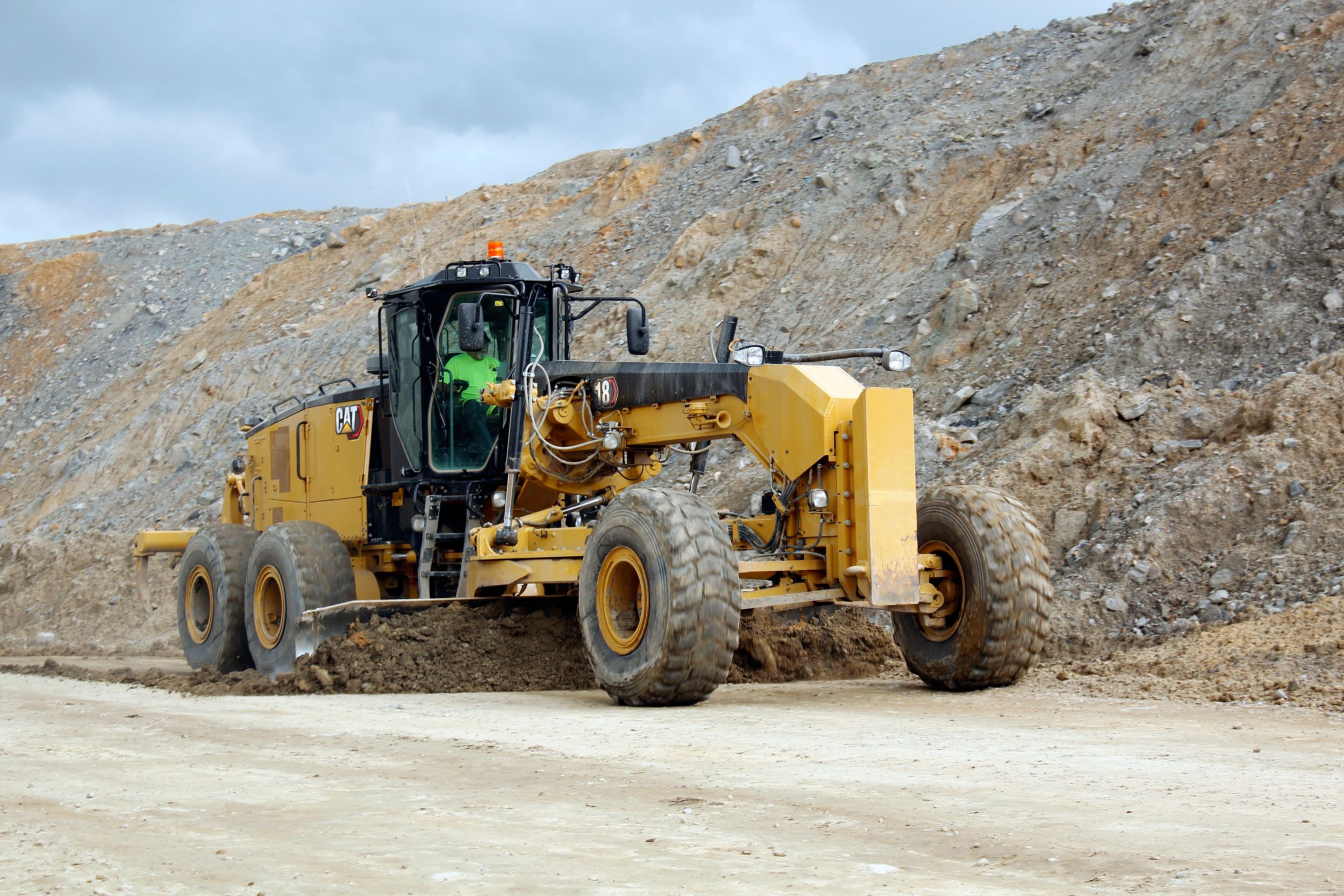

Moldboard
Ancho de la hoja
18 pies
Radio del arco
16.3in
Despeje de la garganta
5in
Altura
31in
Punta final - Espesor
0.75in
Anchura del borde de corte
10in
Ancho
18 pies
Espesor
1in
Espesor del borde de corte
1,4 pulgadas
Fuerza descendente - GVW base
34008lb
Bit final - Anchura
6in
Tracción de la hoja* - GVW máximo
52878lb
Tirón de la hoja* - Base GVW
47216lb
Fuerza descendente - GVW máximo
43861lb
Nota
*Tracción de la hoja calculada con un coeficiente de tracción de 0,9, que equivale a las condiciones ideales de ausencia de deslizamiento, y peso bruto de la máquina.
Servicio de recarga
Capacidad de combustible
131gal (US)
Sistema de refrigeración
18.5gal (US)
Tanque DEF
4.2gal (US)
Sistema hidráulico - Total
38,6gal (US)
Sistema Hidráulico - Tanque
18.5gal (US)
Aceite de motor
9.5gal (US)
Transmisión - Diferencial - Transmisión final
26gal (US)
Vivienda en tándem - Cada uno
34gal (US)
Carcasa del rodamiento del eje de la rueda delantera
0,24gal (US)
Vivienda de Circle Drive
2.6gal (US)
Tren de Potencia
Engranajes hacia adelante/atrás
8 Adelante/6 atrás
Transmisión
Transmisión directa, cambio asistido, contraeje
Frenos - Servicio
Accionamiento por aceite, disco de aceite
Frenos - Secundario
Accionamiento por aceite, disco de aceite
Frenos - Par de frenado dinámico por rueda
27069.27lb/ft
Frenos - Aparcamiento
Aplicado por muelle, liberado hidráulicamente
Sistema hidráulico
Tipo de circuito
Detección de carga electrohidráulica, centro cerrado
Tipo de bomba
Pistón variable
Presión máxima del sistema
3590 psi
Presión de espera
856 psi
Salida de la bomba
74gal/min
Nota
*Potencia de la bomba medida a 2.150 rpm.

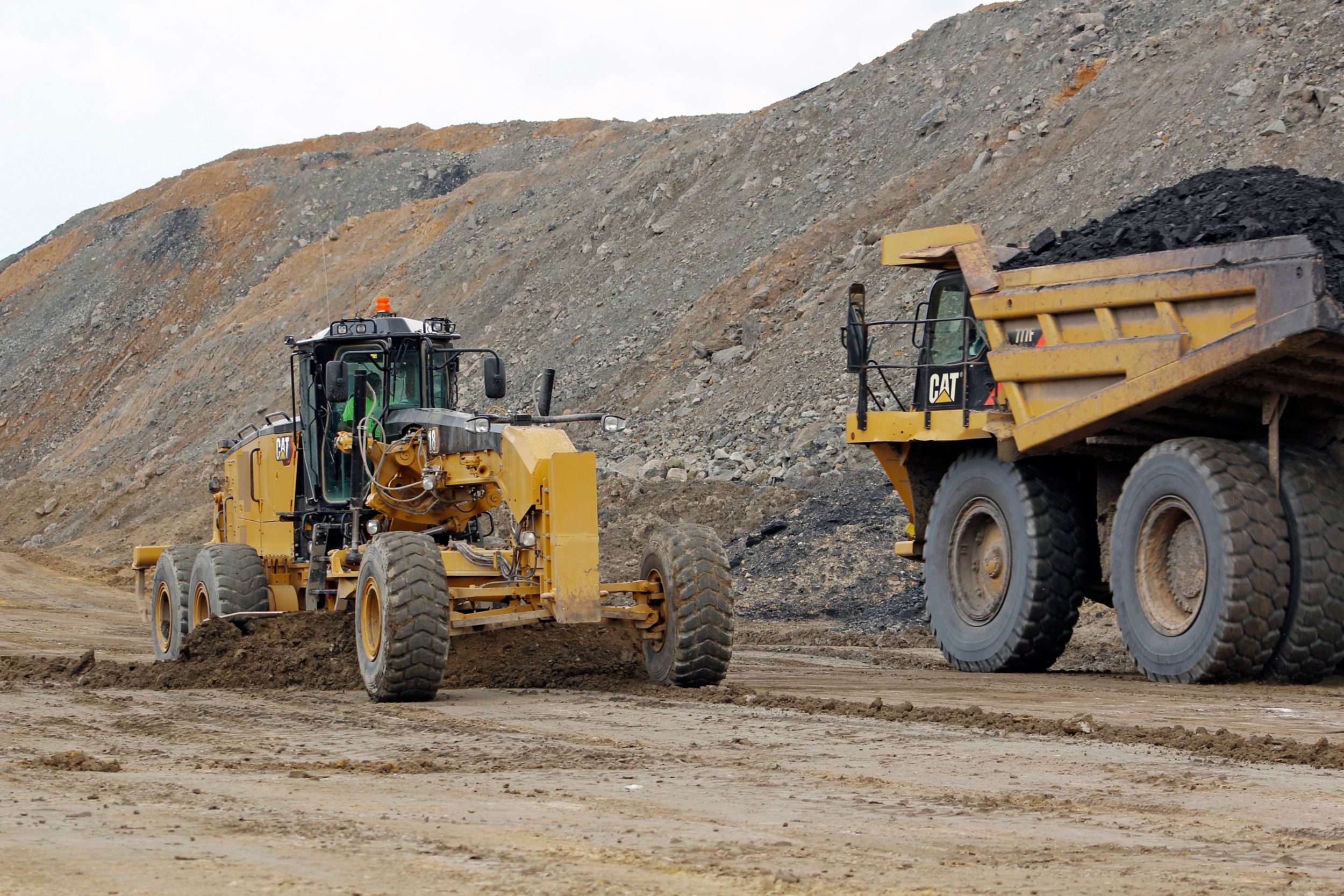

Alcance de la cuchilla
Ángulo máximo de posición de la cuchilla
65°
Elevación máxima sobre el suelo
15,7 pulgadas
Profundidad máxima de corte
18,5 pulgadas
Alcance de la punta de la hoja - Adelante
40°
Círculo de cambio de centro - Izquierda
27,2 pulgadas
Desplazamiento lateral del tablero - Izquierda
29,1 pulgadas
Rango de la punta de la hoja - Hacia atrás
5°
Desplazamiento lateral del tablero - Derecha
31,1 pulgadas
Máximo alcance del hombro fuera de los neumáticos - Izquierda
103en
Círculo de cambio de centro - Derecha
22in
Máximo alcance del hombro fuera de los neumáticos - derecha
**Peso operativo base calculado sobre la configuración estándar de la máquina con neumáticos 23,5R25, depósito de combustible lleno, operador y cabina del conductor.
Peso bruto del vehículo - Base** - Eje trasero
52461lb
Peso bruto del vehículo - Típicamente equipado - Total
74324lb
Peso bruto del vehículo - Máximo probado - Total
84877lb
Peso bruto del vehículo - Base** - Eje delantero
19837lb
Peso bruto del vehículo - Típicamente equipado - Eje delantero
20494lb
Peso bruto del vehículo - Máximo comprobado - Eje delantero
26125lb
Peso bruto del vehículo - Máximo comprobado - Eje trasero
58753lb
Peso bruto del vehículo - Base** - Total
72298lb
Peso bruto del vehículo - Típicamente equipado - Eje trasero
53830lb
Nota (1)
*Sin motor de emisiones Tier 4 Final/Fase IV/Japón 2014 (Tier 4 Final): restar 150 kg (331 lb) del peso del eje trasero y del peso total.

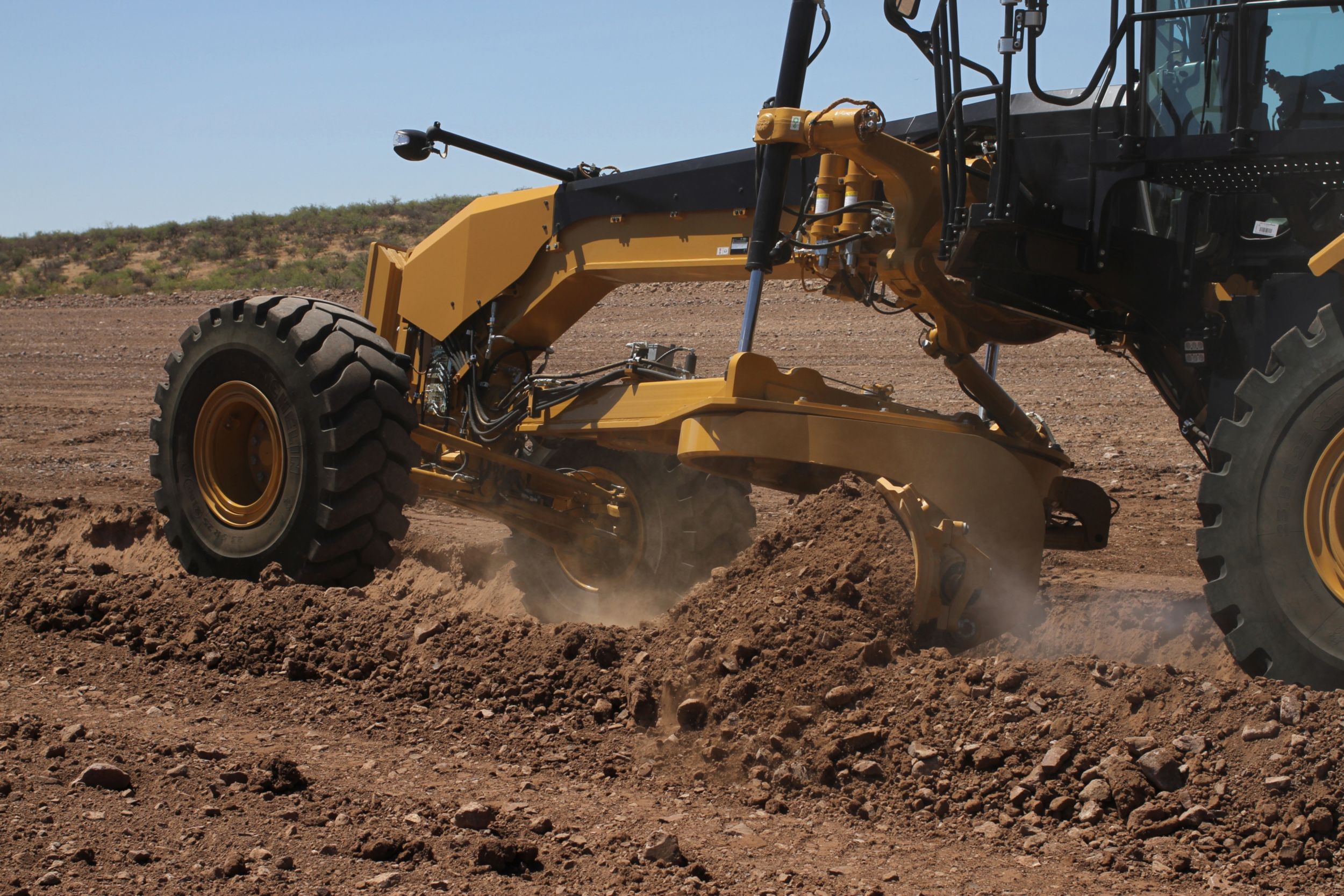

Destripador
Distancia máxima entre portapuntas
20in
Profundidad de rasgado - Máxima
17,8 pulgadas
Distancia mínima entre portapuntas
17,5 pulgadas
Portafusiles del Destripador
7
Fuerza de Penetración
30311lb
La fuerza de palanca
43700lb
Aumento de la longitud de la máquina, elevación del haz
63,4 pulgadas
Arreglos de neumáticos opcionales
Grupo de ruedas - 19.5×25 MP (3)
Neumáticos: 23.5R25 Bridgestone VJT 1 Star
Grupo de ruedas - 19.5×25 MP (1)
Neumáticos: 23.5R25 Bridgestone VKT 2 Star
Grupo de ruedas - 19.5×25 MP (2)
Neumáticos: 23.5R25 Bridgestone VKT 1 Star
Grupo de ruedas - 19.5×25 MP (5)
Neumáticos: 23.5R25 Michelin XLDD 2 Star L5
Grupo de ruedas - 19.5×25 MP (4)
Neumáticos: 23.5R25 Michelin XHA 2 Star
Estándares
Dirección
ISO 5010: 2007
Frenos
ISO 3450: 2011
ROPS/FOPS
ISO 3471: 2008/ISO 3449: 2005
Sonido
ISO 6394: 2008/ISO 6395: 2008/ISO 6396: 2008
Dimensiones (aproximadas)
Distancia al suelo - Eje trasero
16,7 pulgadas
Altura - Parte superior de la cabina
147,5 pulgadas
Longitud - de la rueda delantera a la parte trasera de la máquina - incluido el enganche de remolque
417en
Anchura - Neumáticos delanteros exteriores
134.3in
Altura - Centro del eje delantero
29,9 pulgadas
Longitud - Contrapeso al Destripador
474,4 pulgadas
Longitud - Eje delantero a Moldboard
120,7 pulgadas
Anchura - Líneas centrales de los neumáticos
106,4 pulgadas
Longitud - Eje delantero a tándem medio
290en
Longitud - Entre ejes tándem
72,5 pulgadas
Altura - Chimenea de escape
141,1 pulgadas
Anchura - Neumáticos traseros exteriores
134.3in
Altura - Parte superior de los cilindros
122,6 pulgadas
Tándems
Oscilación en tándem - Frente a frente
25°
Oscilación en tándem - Frente arriba
15°
Espesor de la pared lateral - Interior
0,9 pulgadas
Espesor de la pared lateral - Exterior
0,9 pulgadas
Altura
25,5 pulgadas
Ancho
9,3 pulgadas
Lanzamiento de la cadena de transmisión
2,5 pulgadas
Distancia entre ejes de las ruedas
72,5 pulgadas
Marco
Barra de tracción - Altura
8in

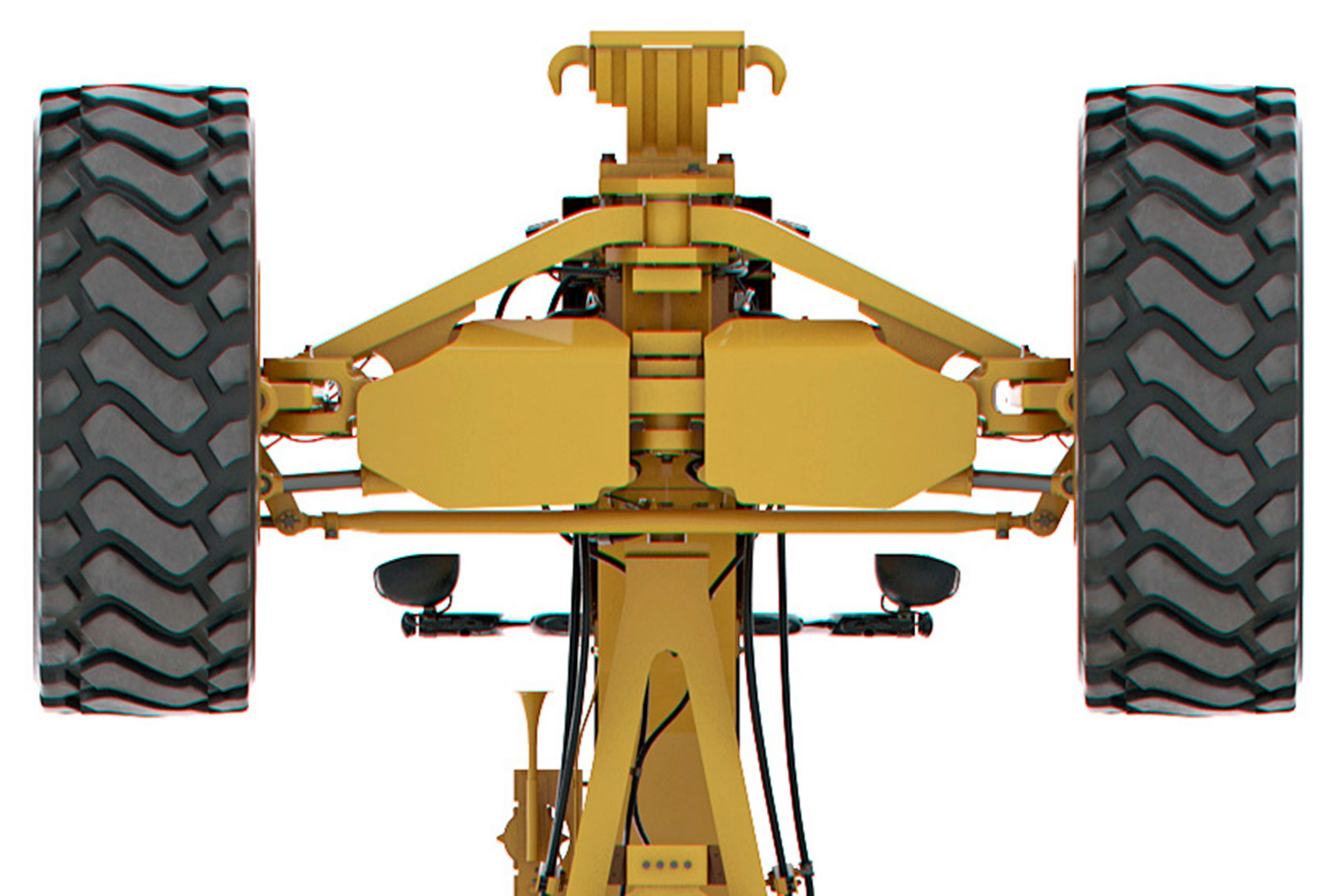

Eje delantero - Oscilación total por lado
35°
Eje delantero - Inclinación de la rueda
18° Izquierda/17° Derecha
Barra de tracción - Anchura
3in
Círculo - Espesor del rayo de la cuchilla
2in
Estructura del marco frontal - Altura
18,1 pulgadas
Círculo - Diámetro
71,7 pulgadas
Estructura del marco delantero - Grosor
0.6in
Eje delantero - Altura al centro
26.4in
Estructura del marco frontal - Ancho
14in
Especificaciones de funcionamiento
Nota
Calculado sin deslizamiento y con neumáticos 23.5R25 L-3.
Reverso - 5to.
17,4 millas/h
Reverso - 2º.
4,1 millas/h
Rango de dirección - Izquierda/Derecha
47.5°
Velocidad máxima - Adelante
32,1 millas/h
Reverso - 6to.
25,3 millas/h
Adelante - 1er.
2.8 millas/h
Reverso - 4to.
9,3 millas/h
Reverso - 1er.
2,2 millas/h
Adelante - 3º.
8 km/h
Ángulo de articulación - Izquierda/Derecha
20°
Adelante - 7º.
22 millas/h
Adelante - 4º.
7.6 millas/h
Velocidad máxima - Reversa
25,3 millas/h
Radio de giro - Neumáticos delanteros exteriores
30,5 pies
Adelante - 5º
11,8 millas/h
Reverso - 3º.
6millas/h
Adelante - 8º.
32,1 millas/h
Adelante - 6º.
16 millas/h
Adelante - 2º.
3,8 millas/h
Equipo estándar:
Nota
El equipo estándar y opcional puede variar. Consulte a su distribuidor Cat para obtener más detalles.

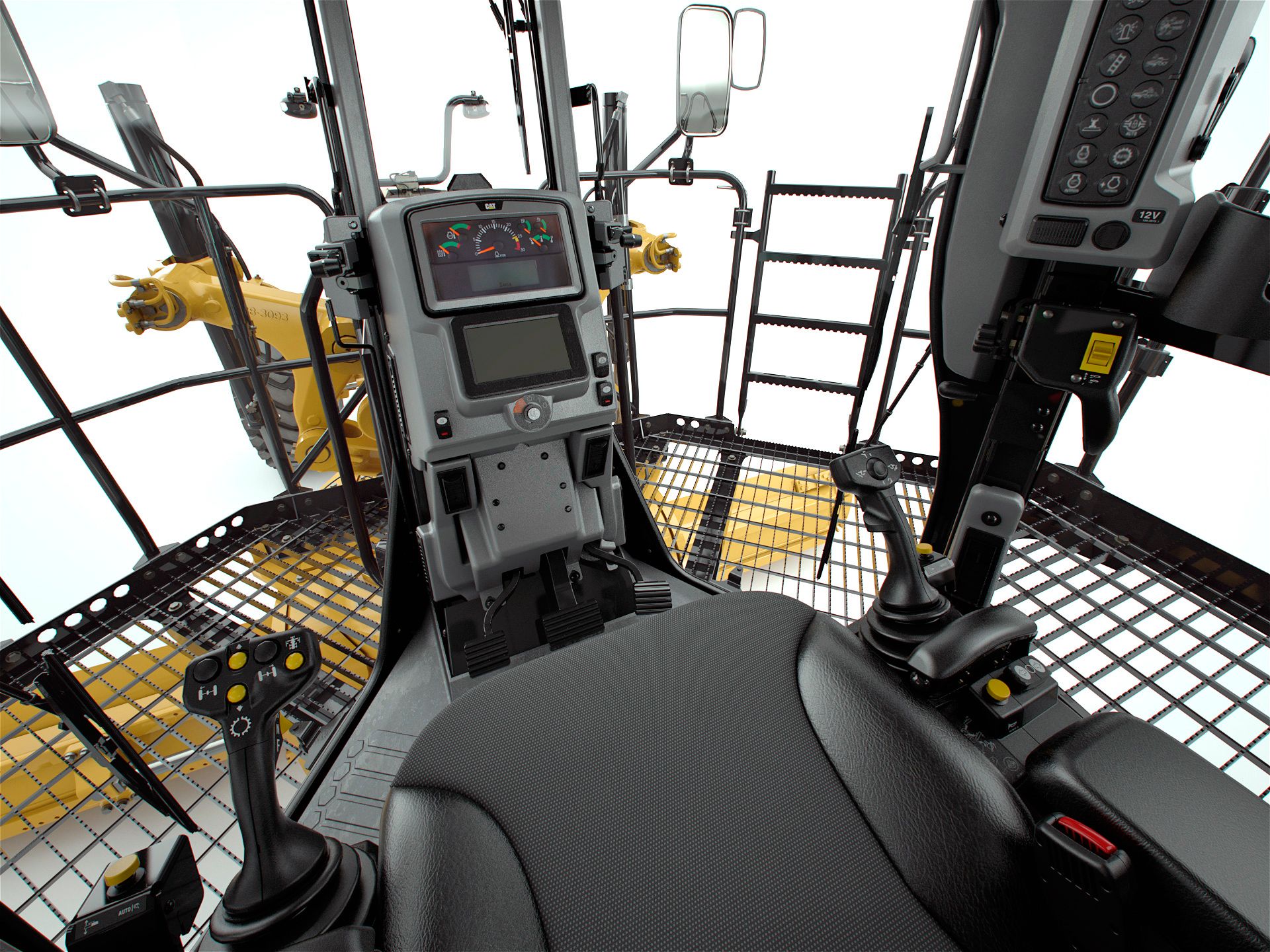

Entorno del operador
Reposabrazos eléctrico ajustable
Reposamuñecas ajustable
Aire acondicionado con calefactor
Bocina de aire
Articulación, retorno automático al centro
Indicador de la aguja del cambio central
Gancho para abrigos
Portavasos
Pantalla, velocidad digital y marcha
Puertas, lado izquierdo y derecho con limpiaparabrisas
Indicadores (analógicos) dentro de la cabina (incluye combustible, articulación, temperatura del refrigerante del motor, RPM del motor y temperatura del aceite hidráulico)
Manómetros, nivel de máquina
Pantalla táctil de información
Selección de la marcha del joystick
Mandos hidráulicos tipo joystick para implementos, dirección, transmisión
Escaleras, taxi, lado izquierdo y derecho
Luces laterales izquierda y derecha
Luces, taxi nocturno
Contador, hora, digital
Espejo retrovisor interior, gran ángulo
Puerto de alimentación, 12V
Radio lista, entretenimiento
Cabina ROPS, insonorizada, menos de 73 dB(A) ISO 6394 (velocidad del ventilador 70%)
Asiento, tapizado en tela, suspensión neumática confort
Compartimentos de almacenamiento
Control del acelerador, electrónico
Tren de Potencia
Filtro de aire, sello radial tipo seco de doble etapa con indicador de servicio a través de mensajero y eyector de polvo automático
Aire-a-aire después del refrigerador (ATAAC)
Bloqueo automático del diferencial
Cinturón, serpentina, tensor automático
Indicación del desgaste de los frenos
Frenos, disco de aceite, cuatro ruedas, hidráulico
Potencia constante a tierra
Sistema de control de nivel de fluido críticamente bajo
Diferencial, bloqueo/desbloqueo
Drenaje, aceite del motor, alta velocidad
Protección electrónica contra exceso de velocidad
Modo ECO del motor: Normas de emisiones equivalentes a Tier 4 Final/Fase V/Japón 2014 (Tier 4 Final) y Tier 2/Fase II/Japón 2001 (Tier 2)
Motor, freno de compresión
Ayuda de arranque con éter
Depósito de combustible, llenado rápido, a ras de suelo
Separador de combustible y agua
Ventilador hidráulico a demanda
Silenciador, bajo el capó (equivalente a Tier 2/Fase II/Japón 2001 (Tier 2) y normas de emisiones equivalentes a Tier 3/Fase IIIA/Japón 2006 (Tier 3))
OK-to-Start
VHP optimizado
Freno de estacionamiento - multidisco, sellado, refrigerado por aceite
Bomba de cebado, combustible
Eje trasero, modular
Drenaje de sedimentos, tanque de combustible
Tres variantes del motor C13. Una de ellas cumple las normas de emisiones Tier 4 Final de la EPA de EE.UU./Etapa IV de la UE/Japón 2014 (Tier 4 Final) y es necesaria para su venta en países con una regulación más estricta. Las otras opciones pueden cumplir las normas de emisiones equivalentes a Tier 2/Fase II/Japón 2001 (Tier 2) o Tier 3/Fase IIIA/Japón 2006 (Tier 3).
Transmisión, 8F/6R, cambio asistido
VIMS sin telemática
Guardias
Protección del cilindro del eje delantero
Protector de transmisión
Eléctrico
Alternador, 150 amperios, sellado
Baterías, sin mantenimiento, alta resistencia, 1.400 CCA
Cuadro de disyuntores
Sistema eléctrico, 24V
Luces: de freno, de marcha atrás, de carretera montadas en el techo, de freno y traseras (LED), delanteras de trabajo
Enlace del producto
Arrancador, eléctrico, de gran potencia
Seguridad
Alarma, retroceda
Apagado del motor a nivel de tierra
Martillo (salida de emergencia)
Bocina, eléctrica
Bloqueo, implemento hidráulico para conducción por carretera
Operador no presente sistema de vigilancia
Pintura antideslumbrante - parte superior del bastidor delantero, cerramiento trasero y cilindros del ripper
La cámara trasera
Indicador del cinturón de seguridad
Cinturón de seguridad, retráctil 76 mm (3 in)
Dirección secundaria
Ventanas, vidrio laminado: - Delantera fija con limpiaparabrisas intermitente - Puerta con limpiaparabrisas intermitente (dos)
Cristales, templados: - Limpiaparabrisas laterales izquierdo y derecho - Trasero con limpiaparabrisas intermitente
Luz, LED, estroboscópica de advertencia
Luces LED delanteras
Luces, faros delanteros altos
Luces, faros delanteros bajos
Montaje, para luz de advertencia
Luces de servicio
Luces de trabajo Halógenas
Luces de trabajo LED
Otro equipo estándar
Soporte de cuchilla de 3 tornillos
AccuGrade ARO
Acumuladores, levantamiento de la cuchilla
Acumuladores de freno, doble certificación
Cat Grade Control Cross Slope
CD ROM Parts Book
Embrague, deslizamiento en círculo
Bordes de corte, acero plano DH-2: - 254 mm × 35 mm (10 in × 1.4 in) - Pernos de montaje de 19 mm (3⁄4 in).
Puertas (cuatro), compartimento del motor, (dos a la izquierda, dos a la derecha) con cerradura
Puertas, dos de servicio, izquierda y derecha
Barra de tracción - seis zapatas con bandas de desgaste reemplazables
Puntas, acero DH-2 de 16 mm (5⁄8 pulg.), pernos de montaje de 19 mm (3⁄4 pulg.)
Combustible de llenado rápido 567,8 L/min (150 gpm)

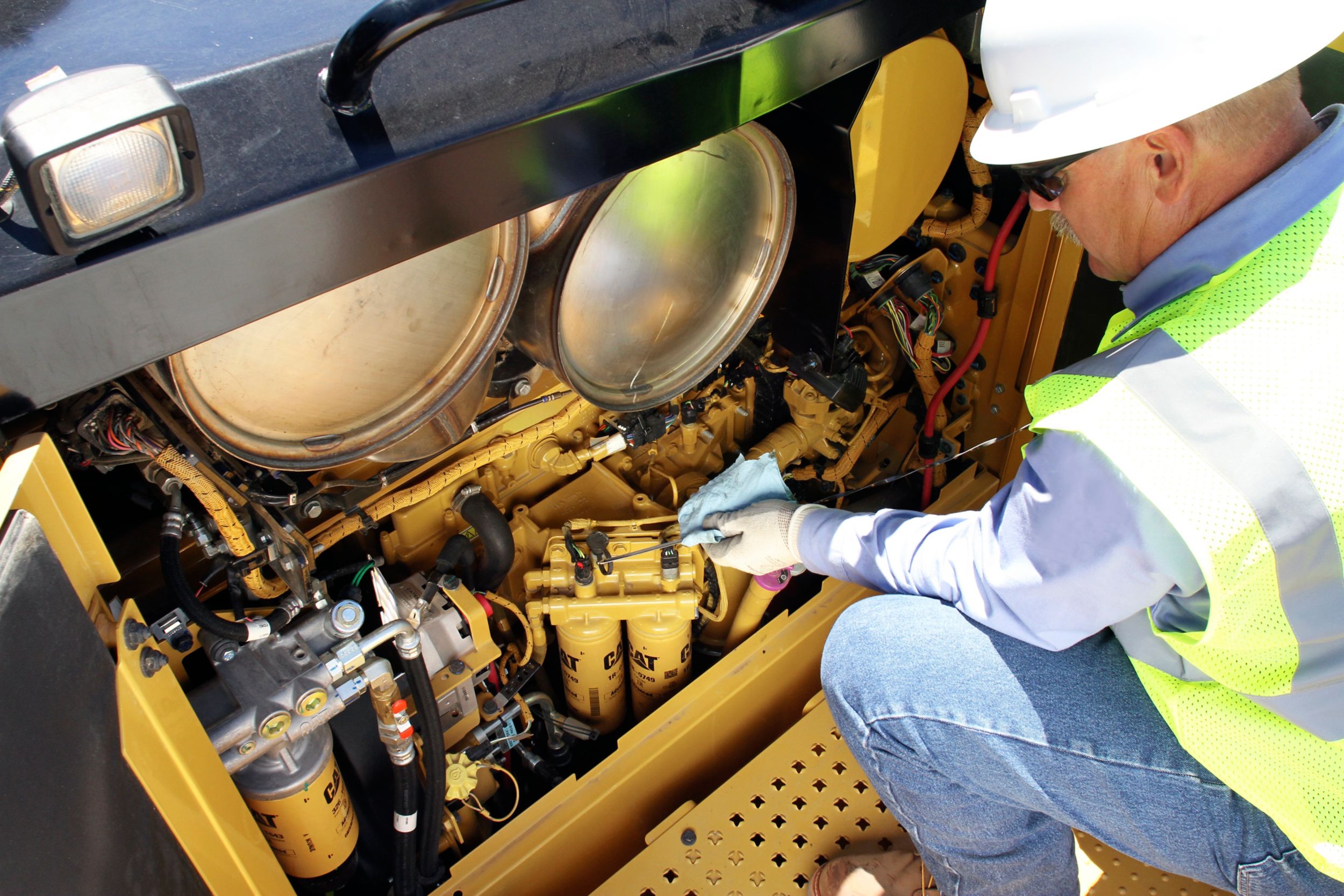

Comprobación de fluidos
Marco, articulado, con cierre de seguridad
Sistema hidráulico, sensor de carga
Depósito de combustible metálico, 496 L (131 gal)
Bandas de desgaste DCM metálicas
Paquete de refrigeración modular
Tren de rodaje: - 5,5 m × 787 mm × 25 mm (18 ft × 31 in × 1 in) - Desplazamiento lateral y volteo hidráulicos
Cuchilla de 5,5 m (18 ft) con filo plano 254 mm × 35 mm (10 in × 13⁄8 in)
Neumáticos, llantas y ruedas
En el precio y peso base de la máquina se incluye un suplemento parcial para neumáticos en llantas de varias piezas de 597 mm × 609,6 mm (23,5 pulg. × 24 pulg.).
Fluidos
Refrigerante de larga duración hasta -35° C (-31° F)
Equipo opcional:
Nota
El equipo estándar y opcional puede variar. Consulte a su distribuidor Cat para obtener más detalles.
Entorno del operador
Paquete confort
Puerta calefactada
Espejos de alta visibilidad
Retrovisores exteriores calefactados 24V
Retrovisores exteriores
Asiento calefactado
Asiento calefactado/ventilado
Plataforma de limpieza de ventanas y escaleras izquierda-derecha
Tren de Potencia
Transmisión, cambio automático
Guardias
Guardabarros
Guardabarros traseros
Insonorización, cerramiento del motor y transmisión
Seguridad
Monitor adicional para la cámara de visión trasera
Plataforma de acceso mejorada
Clave del sistema de seguridad de la máquina
Plataforma de acceso a los servicios
Otros anexos
Auto-lube, Centro-matic
Autolubricación, mejora del ripper
Mando, cuchilla, flotador variable
Calentador, refrigerante del motor, 120V
Calentador, refrigerante del motor, 240V
Disposiciones hidráulicas con válvulas hidráulicas adicionales Base+1
Disposiciones hidráulicas con válvulas hidráulicas adicionales Base+5
Enlace de producto Elite dual
Llanta, 495,3 mm × 635 mm MP (repuesto)
Clima, paquete Frío Plus
Herramientas de trabajo/g.e.t.
Cuchilla de 5,5 m (18 pies) con filo curvado 203 mm × 25 mm (8 in × 1 in)
