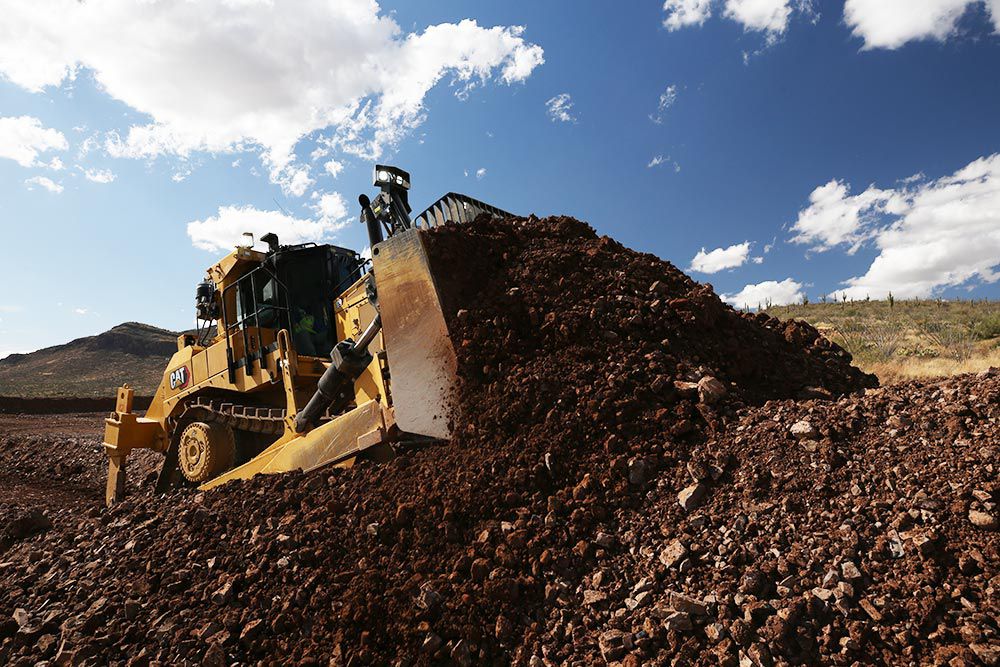

Motor - Equivalente a Tier 2/3 de la EPA de EE.UU.
Modelo de motor
Cat® C18
Potencia del motor - Net SAE J1349/ISO 9249
452CV
Bore
5,7 pulgadas
Golpe
7.2in
Desplazamiento
1106 pulg.
Potencia del motor - Bruta SAE J1995
487 CV
Potencia del motor - ISO 14396
479 CV
Emisiones
U.S. EPA Tier 2 o Tier 3 equivalente
Nota (1)
Todos los valores nominales del motor se aplican a 1.750 rpm.
Nota (2)
No requiere reducción de potencia hasta 4570 m de altitud.
Pesos
Peso operativo
110225lb
Peso del envío
84373lb
Nota (1)
D9 El peso de operación incluye controles hidráulicos, cilindro de inclinación de la hoja, refrigerante, lubricantes, depósito de combustible lleno, ROPS, cabina FOPS, hoja SU, desgarrador de un solo vástago, zapatas ES de 610 mm (24 in) y operador.
Nota (2)
D9 El peso de operación incluye el chasis base de la máquina con cabina, eje pivotante, bastidores de rodillos, orugas y ROPS.
El tren de aterrizaje
Tipo de zapato
Servicio Extremo
Anchura - Zapato
24in
Zapatos/laterales
43
Altura de la garganta
3.3in
Pitch
9.4in
Despeje del terreno
18,1 pulgadas
Medidor de vía
88.6in
Longitud - Pista en tierra
136.6in
Área de contacto en tierra
45,6 pies².
Rodillos de pista/laterales
8
Número de rodillos de transporte
1 por lado (opcional)
Estándares
ROPS
La estructura de protección en caso de vuelco (ROPS) cumple los siguientes criterios ISO 3471:2008.
FOPS
La estructura de protección contra la caída de objetos (FOPS) cumple los siguientes criterios ISO 3449:2005 NIVEL II.
Sonido
El nivel medio de potencia acústica dinámica del espectador cuando se utiliza la norma ISO 6395:2008 para medir el valor de una máquina es de 116 dB(A). La medición se realizó al 70% de la velocidad máxima del ventilador de refrigeración del motor. El nivel sonoro puede variar a diferentes velocidades de refrigeración del motor
Sonido (1)
El nivel medio de presión acústica dinámica del operador cuando se utiliza la norma ISO 6396:2008 para medir el valor para una cabina cerrada es de 78 dB(A). La medición se realizó al 70% de la velocidad máxima del ventilador de refrigeración del motor. El nivel sonoro puede variar a diferentes c
Sonido (2)
La protección auditiva puede ser necesaria cuando la máquina se utiliza con el puesto del operador abierto durante periodos prolongados, en un entorno ruidoso o con una cabina que no esté correctamente mantenida.
Dirección y frenos
Tipo de dirección
Diferencial
Tipo de freno
Disco húmedo aplicado por muelle
Diámetro del freno
15,5 pulgadas
Recuento de frenos
8
Motor - U.S. EPA Tier 4 Final/ Etapa V de la UE
Modelo de motor
Cat® C18
Bore
5,7 pulgadas
Golpe
7,2 pulgadas
Desplazamiento
1106 pulg.
Potencia del motor - Bruta SAE J1995
477 CV
Potencia del motor - ISO 14396
468CV
Potencia del motor - Net SAE J1349/ISO 9249
440CV
Emisiones
EPA Tier 4 de EE.UU. / Fase V de la UE
Nota (1)
Todos los valores nominales del motor se aplican a 1.750 rpm.
Nota (2)
No requiere reducción de potencia hasta 3658 m (12.000 pies) de altitud.
CAPACIDADES DE FLUIDOS
Depósito de combustible (llenado por salpicadura)
254gal (US)
Depósito de DEF (sólo Tier 4)
9.5gal (US)
Depósito de combustible (llenado rápido)
248gal (US)
Sistema de refrigeración
21gal (US)
Cárter del motor*
10gal (US)
Cadena cinemática
40gal (US)
Transmisiones finales (cada una)
4gal (US)
Bastidores de rodillos (cada uno)
12gal (US)
Aceite del eje pivotante
8gal (US)
Depósito del sistema hidráulico
24gal (US)
Nota
*Con filtros de aceite.
Nota 2
Las mezclas de biodiésel de hasta B20 (20% en volumen) son aceptables cuando se mezclan con ULSD de 15 ppm (mg/kg) de azufre o menos. El B20 debe cumplir la especificación ASTM D7467 (la mezcla de biodiésel debe cumplir la especificación de biodiésel Cat, ASTM D6751 o EN 14214). Cat DEO-ULSTM o
Nota 3
Todos los motores diésel Tier 4 Final no de carretera están obligados a utilizar únicamente combustibles diésel ultra bajo en azufre (ULSD) que contengan 15 ppm (mg/kg) de azufre o menos.
Nota 4
El líquido de escape diesel (DEF) utilizado en los sistemas de reducción catalítica selectiva (SCR) de los gatos debe cumplir los requisitos establecidos en la norma 22241 de la Organización Internacional de Normalización (ISO).
Controles hidráulicos
Tipo de bomba
Tipo pistón engranado a volante de inercia
Salida de la bomba - Dirección
96gal/min
Bomba ventilador
21gal/min
Flujo del cilindro de inclinación - Flujo del extremo de la varilla
53gal/min
Flujo del cilindro de inclinación - Flujo del extremo superior
53gal/min
Ajuste de la válvula de alivio del cilindro de elevación
3800lbf/in
Ajuste de la válvula de alivio del cilindro de inclinación
2799psi
Destripador - Ascensor - Válvula de alivio de ajuste
3800psi
Destripador - Paso - Ajuste de la válvula de alivio
3800psi
Sistema de dirección - Presión
5874psi
Capacidad del tanque
24gal/min
Nota (1)
Potencia de la bomba de dirección medida a 1.750 rpm del motor y 30.000 kPa (4.350 psi).
Nota (2)
Potencia de la bomba de implementos medida a 1.750 rpm del motor y 20.000 kPa (2.900 psi).
Nota (3)
Potencia de la bomba del ventilador medida a 1.750 rpm del motor y 17.000 kPa (2.470 psi)
Sistema de aire acondicionado
Aire acondicionado
El sistema de aire acondicionado de esta máquina contiene el gas refrigerante de efecto invernadero fluorado R134a (potencial de calentamiento global = 1430) el sistema contiene 2,1 kg de refrigerante que tiene un equivalente de CO2 de 3,003 toneladas métricas.
Transmisión
1.0 Adelante
2,2 millas/h
2.0 Adelante
3.9 millas/h
3.0 Adelante
6,8 millas/h
1.0 Reverso
2,7 millas/h
2.0 Invertir
4,8 millas/h
3.0 Reverso
8.4 millas/h
Escriba
Powershift planetario
Blade - Semi-Universal
Capacidad de la cuchilla (SAE J1265)
17.8yd³
Anchura de la hoja (sobre las puntas)
171,3 pulgadas
Altura de la cuchilla
76,1 pulgadas
Profundidad máxima de excavación
23,9 pulgadas
Altura libre al suelo con elevación total
56 en
Inclinación máxima
37in
Peso de la cuchilla
10587lb
Peso operativo total* (con cuchilla y ripper de un vástago)
110205lb
Nota
* El peso operativo total incluye: sistema hidráulico de inclinación única, refrigerante, lubricantes, depósito de combustible lleno, ROPS, cabina FOPS, zapatas de oruga ES de 610 mm (24 pulg.) y el tipo de hoja y ripper indicados.
Cuchilla - Universal
Capacidad de la cuchilla (SAE J1265)
21.7yd³
Anchura de la hoja (sobre las puntas)
184,3 pulgadas
Altura de la cuchilla
76,1 pulgadas
Profundidad máxima de excavación
23,9 pulgadas
Altura libre al suelo con elevación total
56 en
Inclinación máxima
39,9 pulgadas
Peso de la cuchilla
12016lb
Peso operativo total* (con cuchilla y ripper de un vástago)
111362lb
Nota
*El peso operativo total incluye: sistema hidráulico de inclinación única, refrigerante, lubricantes, depósito de combustible lleno, ROPS, cabina FOPS, zapatas de oruga ES de 610 mm (24 pulg.) y el tipo de hoja y ripper indicados.
Destripador - Un solo vástago
Máxima fuerza de penetración * (vertical de la caña)
35520lbf
Profundidad máxima de penetración (punta estándar)
48,5 pulgadas
La fuerza de atracción...
74637lbf
Máximo espacio libre elevado - Bajo la punta, clavado en el orificio inferior
34,7 pulgadas
Número de bolsillos
1
Peso
10701lb
Peso operativo total* (con cuchilla SU y ripper anotado)
110205lb
Nota
*El peso total de operación incluye: sistema hidráulico de inclinación simple, refrigerante, lubricantes, depósito de combustible lleno, ROPS, cabina FOPS, zapatas de oruga ES de 610 mm (24 pulg.)
y el tipo de hoja y ripper indicados.
Ripper - Single Shank, Deep Ripping
Máxima fuerza de penetración * (vertical de la caña)
38667lbf
Profundidad máxima de penetración (punta estándar)
68in
La fuerza de atracción...
74412lbf
Máximo espacio libre elevado - Bajo la punta, clavado en el orificio inferior
32,2 pulgadas
Número de bolsillos
1
Peso
10981lb
Peso operativo total* (con cuchilla SU y ripper anotado)
110485lb
Nota
*El peso operativo total incluye: sistema hidráulico de inclinación única, refrigerante, lubricantes, depósito de combustible lleno, ROPS, cabina FOPS, zapatas de oruga ES de 610 mm (24 pulg.) y el tipo de hoja y ripper indicados.
Ripper - Multi-Shank, Paralelogramo ajustable
Máxima fuerza de penetración - Shank Vertical
34621lbf
Penetración máxima - Punta estándar
31.4in
Fuerza de Destripamiento - Destripador de múltiples mangos con un solo diente
81156lbf
Máximo espacio libre elevado - Bajo la punta, clavado en el orificio inferior
34,6 pulgadas
Número de bolsillos
3
Peso
12136lb
Peso operativo total* - Con cuchilla SU y desgarrador
111739lb
Nota
* El peso operativo total incluye: sistema hidráulico de inclinación única, refrigerante, lubricantes, depósito de combustible lleno, ROPS, cabina FOPS, zapatas de oruga ES de 610 mm (24 pulg.) y el tipo de hoja y ripper indicados.
Dimensiones (aproximadas)
Despeje del terreno*
18,1 pulgadas
Medidor de vía
88.6in
Ancho - Sin muñones - Zapato estándar
113in
Anchura - Sobre los troncos
130,3 pulgadas
Altura - FOPS Cab*
150.4in
Altura - Parte superior de la pila*
152,6 pulgadas
Altura - ROPS/Canopia*
157.5in
Altura de la barra de tracción (Centro de la horquilla)*
30in
Longitud - Pista en tierra
136.6in
Longitud total - Tractor básico
193.3in
Longitud - Tractor básico - Con barra de tracción
206,4 pulgadas
Longitud - Tractor Básico - Con Cabrestante
218.3in
Longitud - Con SU-Blade**
259,9 pulgadas
Longitud - Con U-Blade
274.3in
Longitud - Con Destripador de un solo mango
257in
Longitud - Con el Destripador de Múltiples Manijas
257.4in
Longitud total - SU-Blade/SS Ripper
323,6 pulgadas
Nota (1)
*Incluye la altura de la garganta para las dimensiones totales en las superficies duras.
Cabrestantes
Modelo de cabrestante
PA 140VS
Peso*
3950 libras
Capacidad de aceite
4gal (US)
Ancho del tambor
12.6in
Diámetro del cable - Recomendado
1.13in
Diámetro del cable - Opcional
1,25 pies
Capacidad máxima del tambor - Longitud de cable recomendada
257in
Capacidad máxima del tambor - Longitud de cable opcional
204 pies
Tamaño del casquillo del cable - Diámetro exterior
2.4in
Tamaño del casquillo del cable - Longitud
2.8in
Nota
*El peso mostrado es sólo el del cabestrante de la base. No incluye el montaje, el control, el aceite o el cable. Con el contrapeso: 3700 kg.
Nota (2)
Velocidad variable, accionamiento hidráulico, sistema de frenado doble, guía de tres rodillos.
Equipo estándar:
Entorno del operador
ROPS/FOPS, Cabina con supresión de sonido
Pantalla táctil primaria de alta definición
Visibilidad - Espejos retrovisores
Aire acondicionado y calefacción con control automático del clima
Cinturón de seguridad, 76 mm (3 in) retráctil con interruptor
Asiento - Tela con suspensión neumática
Limpiaparabrisas con lavado - Bajo, Alto, Intermitente
Dirección diferencial - Power Turn
Radio de entretenimiento preparada (alimentación de 12 V, arnés, altavoces)
Vidrio de la cabina - Vidrio tintado de seguridad
Puerta de cabina giratoria a la derecha
Iluminación de acceso/salida con temporizador de apagado
"Detección de "operador no presente
Reposabrazos - Ajustable
Luces LED interiores de cortesía
Retroiluminación interior - Regulable
Condensador de aire acondicionado - Montado en la cabina (De serie sólo en las versiones de motor Tier 4. Opcional en las versiones Tier 2/3). Opcional en las versiones Tier 2/3. Las versiones Tier 2/3 tienen condensador de aire acondicionado bajo el capó de serie).
Pedal decelerador
Mandos - Cuchilla - Electrónicos
Mandos - Ripper - Electrónico
Freno de estacionamiento - Electrónico
Dial de control del régimen del motor
Acceso a la cabina - Peldaños y asidero del brazo de empuje de la pala
Guardabarros Plataforma
Comunicación in situ Montaje de radio
Cuatro fluidos (aceite de motor, refrigerante, tren de potencia, combustible)
Control continuo del nivel de fluidos - Cuatro fluidos (aceite del motor, tren de potencia, refrigerante, combustible)
Monitor de pendiente y pendiente lateral
Tecnología
VIMS
Asistencia automatizada a la hoja (ABA) - Cuando está equipada con doble inclinación
Cat Product Link Elite (Cellular) (Donde lo permita la normativa local)
Tren de Potencia
El post-enfriamiento, aire-a-aire
Filtro de aire, con prefiltro
Radiador de placa de barras de aluminio, 6 fpi
C18 Tier 4 Final y Etapa IV: - Arranque eléctrico de 24 voltios - Módulo de Emisiones Limpias
Refrigerante, vida útil prolongada
Gestión de turnos: - Sistema de Control Electrónico de Productividad Avanzada (APECS) - Cambio automático mejorado (EAS)
Temporizador de apagado del motor en ralentí
Ayuda de arranque con éter, automática
Sistema de combustible rápido
Bomba de cebado de combustible, llave en mano, eléctrica
Sistema de cambio de aceite de alta velocidad, motor y tren de potencia
Muffler
Freno de estacionamiento, electrónico
Preselección
Separador, agua/combustible
Tres planetas, unidades finales planetarias de doble reducción
Conversor de par
Transmisión, control electrónico (ECPC), (velocidades 3F/3R)
Fluidos
Líquido refrigerante - Vida útil prolongada, Estándar (- 37° C / - 25° F)
El tren de aterrizaje
Tren de rodaje con suspensión
Guía de vías
Eslabón maestro de dos piezas
Rodillos y rulos lubricados de por vida
Ajustes hidráulicos de las vías
Barra ecualizadora - Cojinetes de bulón engrasados
Hidráulica
Controlado electrónicamente, elevación e inclinación de la excavadora con sensor de carga
Controlado electrónicamente, con sensor de carga y elevación del destripador.
Cuchilla electrónica, caída rápida
Eléctrico
Alternador - 150 amperios
Baterías - 2 x 4, 200 amperios hora, 12 V
Convertidor de 12 V y 15 amperios
Aislamiento de la batería
Alarma de seguridad
Luces, compartimento del motor
Luces - Halógenas - 8 Posiciones
Servicio y mantenimiento
Drenajes de fluidos ecológicos - Todos los compartimentos
Guardias de fondo con bisagras
Cambio de aceite a alta velocidad - Motor y transmisión
SOS℠ Puertos de muestreo de fluidos
Conector de diagnóstico
CapSureTM Protectores de punta y mango para ripper sin martillo
Puntos de anclaje (10)
Equipo opcional:
Entorno del operador
Visibilidad - Cámara - Vista de la punta del destripador
Visibilidad - Doble cámara
Visibilidad - Cuatro cámaras - Vista de 360 grados
Asiento - Calefactado, refrigerado, lumbar ajustable y cojines
Radio de entretenimiento - AM/FM, entrada Aux y Bluetooth
Vidrio de la cabina - Laminado de doble panel de seguridad contra impactos
Vidrio de la cabina - Seguridad de alta presión (40 psi/275 kPa)
Protección solar para ventanas
Pequeño operador Grupo de montaje del percentil 5
Puerta de cabina giratoria a la izquierda
Acceso a la cabina - Escalera motorizada
Filtro de cabina Prelimpiador motorizado
Tecnología
AutoCarry™
Control del Destripador Automático
Producto Cat Link Elite Modo Dual (Móvil + Satélite)
Cat GRADE con 3D
Tren de Potencia
Refrigerante, ártico
Prelubricación del motor
Escape, envuelto: - Módulo de Emisiones Limpias Aisladas
Los discos finales: - Clima frío - Guardado - Manejo de desechos
Llenado de DEF a nivel de tierra
Ventilador de refrigeración reversible
Fluidos
Refrigerante - Vida prolongada, Ártico (- 51° C / - 60° F)
Paquete de lubricación a alta temperatura ambiente
Paquete de lubricación Arctic
El tren de aterrizaje
Disposición del tren de rodaje - Abrasión
Disposición del tren de rodaje - Manipulación de residuos
Disposición del tren de rodaje - Tiempo frío
Barras delanteras
Protectores de goma
Eslabones de oruga - Heavy Duty XL - DuraLink
Patín - Rodillo portador de agujero redondo antiembalaje
Rodillo portador
Rodillo portador - Tiempo frío
Hidráulica
Hoja dózer de doble inclinación
Tirador de la aguja del Destripador
Líneas del cilindro de inclinación protegidas
Eléctrico
Arranque eléctrico de 24V, doble arranque
Baterías - 4 x 200, 200 amperios hora, 12 V
Luces - Halógenas - 12 Posiciones
Luces - LED - 14 Posiciones
Luces - LED de alto rendimiento - 14 posiciones
Luz - Advertencia Estroboscópica
Servicio y mantenimiento
Protectores inferiores herméticos que reducen el ruido
Llenado rápido de combustible a nivel del suelo (de serie en Tier 4)
Recinto acústico
Sistema de engrase Cat Autolube con llenado a nivel del suelo y apagado automático
Puerta de acceso rápido con bisagras en el protector del radiador
Adjuntos traseros
Ripper Ready
Preparado para cabrestante
Ripper - Vástago simple
Alicates de un solo mango
Desgarrador - Multi Vástago (tres vástagos)
Contrapeso
Striker Box (Residuos)
Cabrestante
Barra de tracción
Cuchillas
Semi-Universal (13,6 m3/17,8 yd3)
Abrasión semiuniversal (13,6 m3/17,8 yd3)
Universal (16,6 m3/21,7 yd3)
Abrasión universal (16,6 m3/21,7 yd3)
Placa de empuje semiuniversal (13,6 m3/17,8 yd3)
Vertedero SU (28,2 m3/36,8 yd3)
Vertedero Universal (38,8 m3/50,8 yd3)
Astillas de madera (46,1 m3/60,3 yd3)
Carbón (36,8 m3/48,2 yd3) - Algunas hojas sólo están disponibles a través de Cat Work Tools. - SU Abrasion y U Abrasion están disponibles con pintura negra en el reverso.
